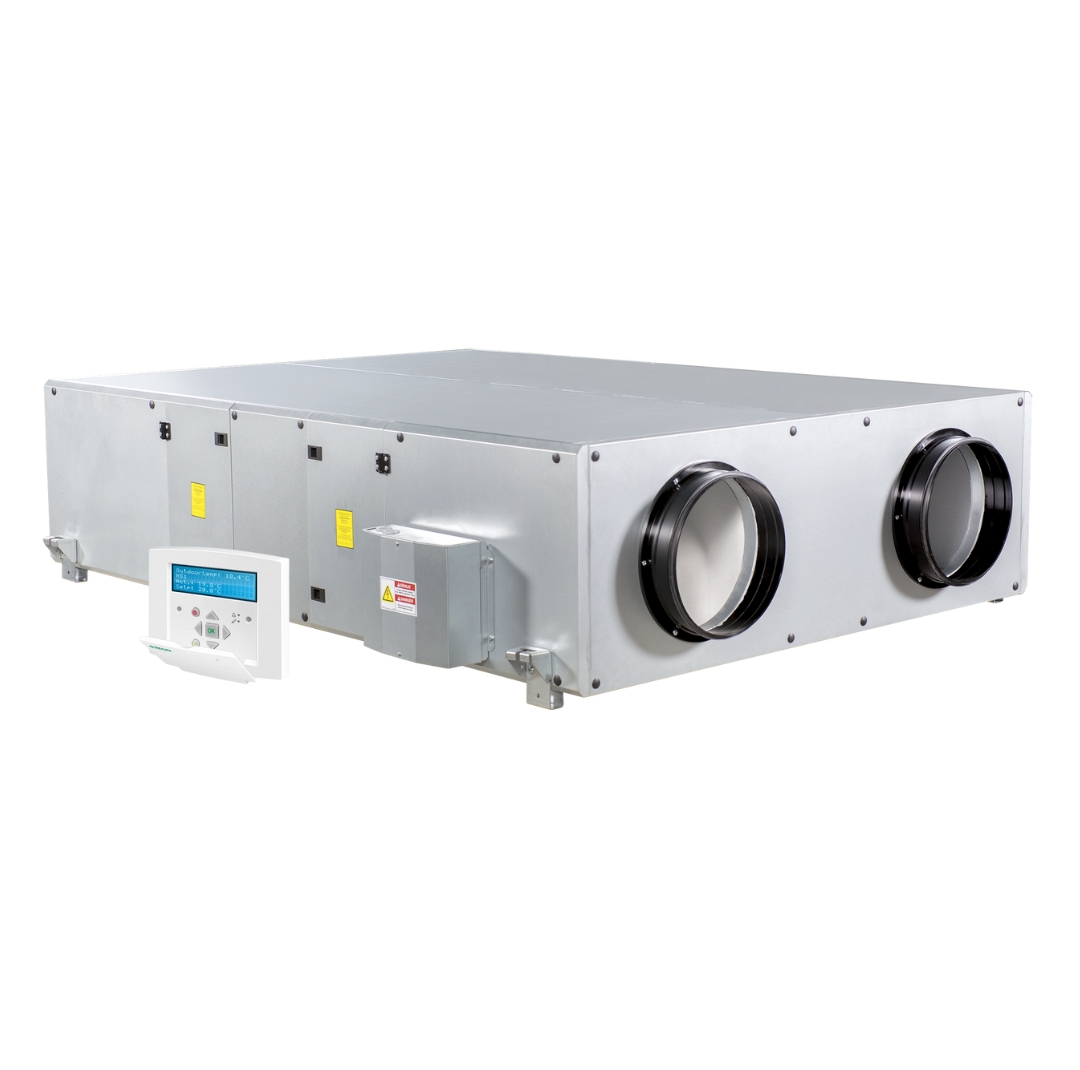

WTU-EC-IE (incl. Regin Regeling)

Decentrale ventilatie met warmteterugwinning (enthalpie warmtewisselaar)
Capaciteit 250 tot 2.000 m3/uur, zie tabel met varianten
Makkelijk te installeren boven een systeemplafond dankzij lage inbouwhoogte
Hoge energiebesparing door energiezuinige EC-motoren
Zeer geluidsarm door extra isolerende omkasting

Ben je een particulier?
Informeer naar onze producten bij je installateur in de buurt.

Ben je installateur? Vraag dan hier een offerte aan.

Beschrijving

Productomschrijving

Voor een comfortabel binnenklimaat in scholen, winkels en kantoren, heeft Orcon de WTU-EC-IE ontwikkeld. Dit stille balansventilatiesysteem zorgt in iedere afzonderlijke ruimte voor gezonde en frisse lucht en draagt zo bij aan een aangename en gezonde werkomgeving.

De WTU-EC-IE is uitermate geschikt voor het ventileren van een individuele ruimte waar de geluidseisen hoog zijn. Door de extra isolerende omkasting wordt het geluid van de ventilatoren in de WTU extra gedempt. De WTU wordt geïnstalleerd boven het plafond van bijvoorbeeld het klaslokaal, kantoor of de winkel. Hierdoor kunnen de luchtkanalen kort blijven. Een CO₂-ruimteopnemer meet de luchtkwaliteit in de ruimte en stuurt vervolgens de WTU aan. Zo blijft de luchtkwaliteit op het vereiste niveau en wordt er niet overmatig geventileerd. Resultaat: geluidsarm ventileren tegen minimale energiekosten.

Energiebesparende warmteterugwinning

Energie is kostbaar en daarom wordt er een warmtewisselaar gebruikt om ervoor te zorgen dat er zoveel mogelijk warmte teruggewonnen wordt. De WTU-EC-IE verwarmt de koude toegevoerde buitenlucht met de warme afgevoerde binnenlucht. Met de kruisstroomwisselaar is een optimum gevonden tussen efficiëntie en inbouwlengte. Het rendement van de kruisstroomwisselaar loopt zelfs op tot 80%.

Geen condensafvoer nodig

De warmtewisselaar van de WTU-EC-IE is een enthalpie warmtewisselaar waarmee naast warmte ook vocht wordt teruggewonnen. Bij het afkoelen van de afgevoerde binnenlucht ontstaat condens wat via de wisselaar direct overgedragen wordt aan de verse toevoerlucht. Naast de temperatuur blijft de relatieve luchtvochtigheid hierdoor op een comfortabel niveau. Het bijkomende voordeel: er is geen condensafvoer nodig.

Filters

De toevoerlucht (naar de ruimte) wordt standaard door een ISO ePM coarse 50% filter in de WTU gefilterd. Het tweede filter is optioneel en is geclassificeerd als een ePM1 60% of 85% filter. De filters zijn geclassificeerd volgens ISO 16890. Dit betekent dat het filter minimaal 60% respectievelijk 85% van alle fijnstofdeeltjes van ≤ 1μm afvangt. Met het ePM1 85% filter voldoet de WTU ook aan de gestelde filtereisen in het Programma van Eisen voor Frisse Scholen.

Koele lucht in de zomernacht

De WTU-EC-IE is standaard uitgevoerd met een automatische bypass. De verse buitenlucht gaat niet via de wamtewisselaar waardoor er geen warmte teruggewonnen wordt. Dit zorgt ervoor dat het gebouw in de zomernacht afkoelt zonder dat er veel energie nodig is om de lucht te koelen.

Constante inblaastemperatuur het hele jaar door

Met het toepassen van een elektrische naverwarmer, warmwaterbatterij of DX-batterij kan de WTU de inblaastemperatuur verhogen tot de ingestelde temperatuur. Door het toepassen van een koudwaterbatterij of DX-batterij kan de lucht ook gekoeld worden. Zie pag. 74 en verder voor de verschillende vormen van naverwarming en/of koeling.

Energiezuinige motoren

Door het toepassen van de nieuwste technologieën is het energieverbruik van de ventilatoren zeer laag. De EC-motoren gebruiken elektronica om de motoren aan te sturen. EC-motoren maken geen gebruik van koolborstels zoals bij AC-motoren. Hierdoor wordt een lange levensduur en een zeer hoog rendement behaald.

Frisse scholen met Orcon ventilatie

Om optimaal te functioneren op school, hebben leerlingen en leerkrachten een goed en gezond leerklimaat nodig. Ventilatie is van groot belang, zeker nu scholen steeds beter geïsoleerd worden. Zonder goede ventilatie blijft de vuile lucht in de school hangen, met als gevolg: muffe lucht, bacteriën en schimmels. En ook allerlei gezondheidsklachten, zoals astma, concentratieproblemen, vermoeidheid en hoofdpijn. Goede ventilatie in scholen zorgt dat er voldoende frisse lucht binnenkomt, waardoor het ziekteverzuim daalt, gezondheidsklachten verdwijnen en leerlingen beter presteren. Een goed ventilatiesysteem legt bovendien een solide basis voor het overheidsprogramma ‘Frisse Scholen’.

Inclusief Regin regeling

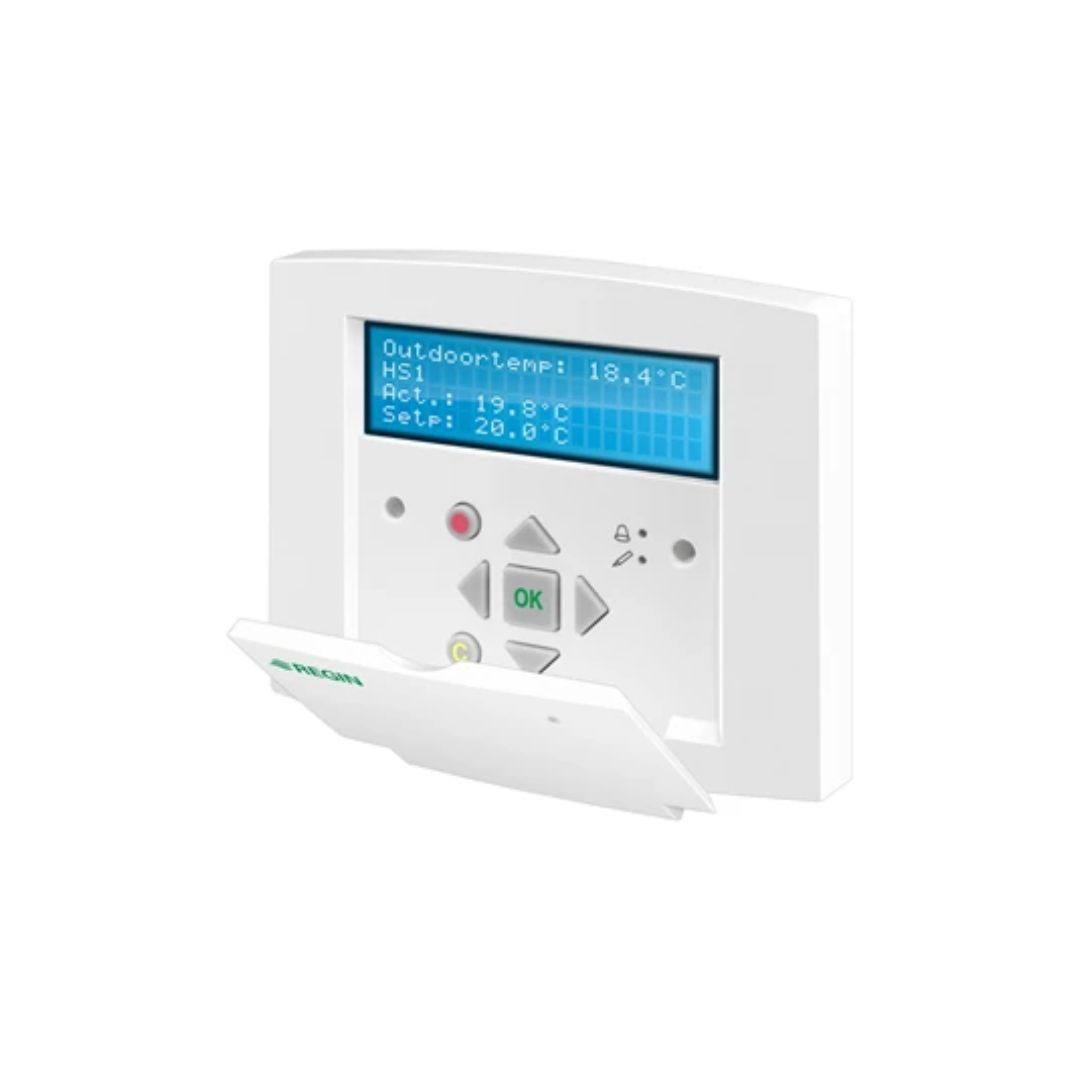

De WTU-EC-IE wordt geleverd inclusief een Regin regelaar en een digitaal bedieningspaneel met 10 meter snoer.

Kenmerken WTU-EC-IE

  • Ventilatie met warmteterugwinning
  • Ventilatie geregeld per ruimte
  • Capaciteit 250 tot 2.000 m3/uur, zie tabel met varianten
  • Geen condensafvoer nodig dankzij vochtterugwinning
  • Hoge energiebesparing door energiezuinige EC-motoren
  • Ventilatoren met achterovergebogen schoepen
  • Geluidsarm door aerodynamisch gevormd EPS binnenwerk en dubbel uitgevoerde omkasting
  • Geïntegreerde slimme regelaar en display
  • Automatische bypass-regeling
  • Makkelijk te installeren boven een systeemplafond dankzij lage inbouwhoogte
  • Plug en play geleverd met snoer voor 230V
  • Eenvoudig in onderhoud door serviceluiken aan de onderkant van het toestel
  • Conform ERP 2018
  • Standaard geschikt voor CO2-regeling
  • Koeling mogelijk met een koudwaterbatterij
  • Naverwarming mogelijk met Elektrische naverwarmer of Warmwaterbatterij
  • De types WTU-1000, 1500 en 2000 zijn geschikt voor koppeling met DX-batterij en Inverter warmtepomp
  • Eenvoudig op te nemen in TCP/IP netwerk
  • Filterindicatie
  • Niet geschikt voor vochtige ruimtes

Kenmerken regelaar

  • Merk regelaar: Regin
  • Type regelaar: Corigo Ardo 3.6 of 5.0
  • Uitlezen en aansturen via laptop d.m.v. Corrigo E-tool Ventilion (kosteloos te downloaden via orcon.nl) moet worden:  Uitlezen en aansturen via laptop d.m.v. Corrigo E-tool of Corrigo Application Tool (kosteloos te downloaden via https://orcon.nl/wtu-tools/)
  • MOD-bus/BAC-net/Exoline over TCP/IP en RS-485 (voor volledige besturing vanuit GBS systeem)
  • Uitgang voor 0-10V, aan/uit verwarming en/of koeling
  • Meertalige menustructuur (waaronder Nederlands)
  • Alarm uitgang/ingang
  • Volledig automatische regeling
  • Toerentallen motoren instelbaar op het display
  • Geïntegreerde ontdooifunctie
  • Uitgebreide CO2-aanstuurmogelijkheden of met weekprogramma
  • Uitlezen en aansturen via laptop d.m.v. Corrigo E-tool Ventilion (kosteloos te downloaden via orcon.nl)
  • Filterindicatie

Specificaties



Type  WTU 250-EC-IE WTU 600-EC-IE WTU 800-EC-IE WTU 1000-EC-IE WTU 1500-EC-IE WTU 2000-EC-IE
Artikelnummer 15100002 15100006 15100008 15100010 15100015 15100020
Nominaal luchtdebiet bij 100Pa externe druk (m3/h) 250 600 800 1000 1500 2000
Max. Lucht debiet (m3/h) 375 760 921 1425 2280 2780
Elektrische aansluiting (V/~/Hz) 230 V / 1~/ 50 Hz
Nominale ingangsvermogen (W) 44 97 244 256 351 462
Max. Ingangsvermogen (W) 90 228 288 354 980 980
Netto gewicht toestel (kg) 52 83 97 135 164 179

Onder het kopje ‘Downloads’ vind je aanvullend de geluidsgegevens, debietgegevens, en het energieverbruik.

Inbedrijfstelling (IBS)

Een ventilatiesysteem kan niet goed functioneren als deze niet goed is ingesteld. De installatie moet juist geïnstalleerd zijn én alle instellingen moeten goed staan. Bij een ventilatiesysteem, zoals een WTU-EC-IE, kan het wenselijk zijn als een ervaren servicemonteur de installatie controleert, de parameters van de WTU juist instelt en eventuele toebehoren in de software activeert. Je kunt hiervoor bij ons de dienst Inbedrijfstelling (IBS) afnemen.

Bij afname van de Inbedrijfstelling service komen wij na de installatie van het ventilatiesysteem langs met een servicemonteur. We kijken de WTU-installatie technisch na en configureren samen met de installateur de WTU naar wens. Wanneer je gebruik maakt van onze IBS-dienst, ontvang je een jaar lang extra garantie.

Bekijk onze Inbedrijfstelling pagina voor meer informatie en het aanvraagformulier.
