WTU-B-EC

Categorie:

✔ Maximale capaciteit van 1.550 – 9.950 m3/uur – 200 Pa
✔ Geschikt voor plaatsing in krappere ruimtes dankzij compacte formaat
✔ Laag energieverbruik door toepassing van EBM-Papst EC-motoren
✔ Naverwarming en -koeling mogelijk
✔ Behuizing uit dubbelwandige panelen

Ben je installateur? Vraag dan hier een offerte aan.Ben je particulier? Vraag dan hier een offerte aan

Beschrijving

Productomschrijving

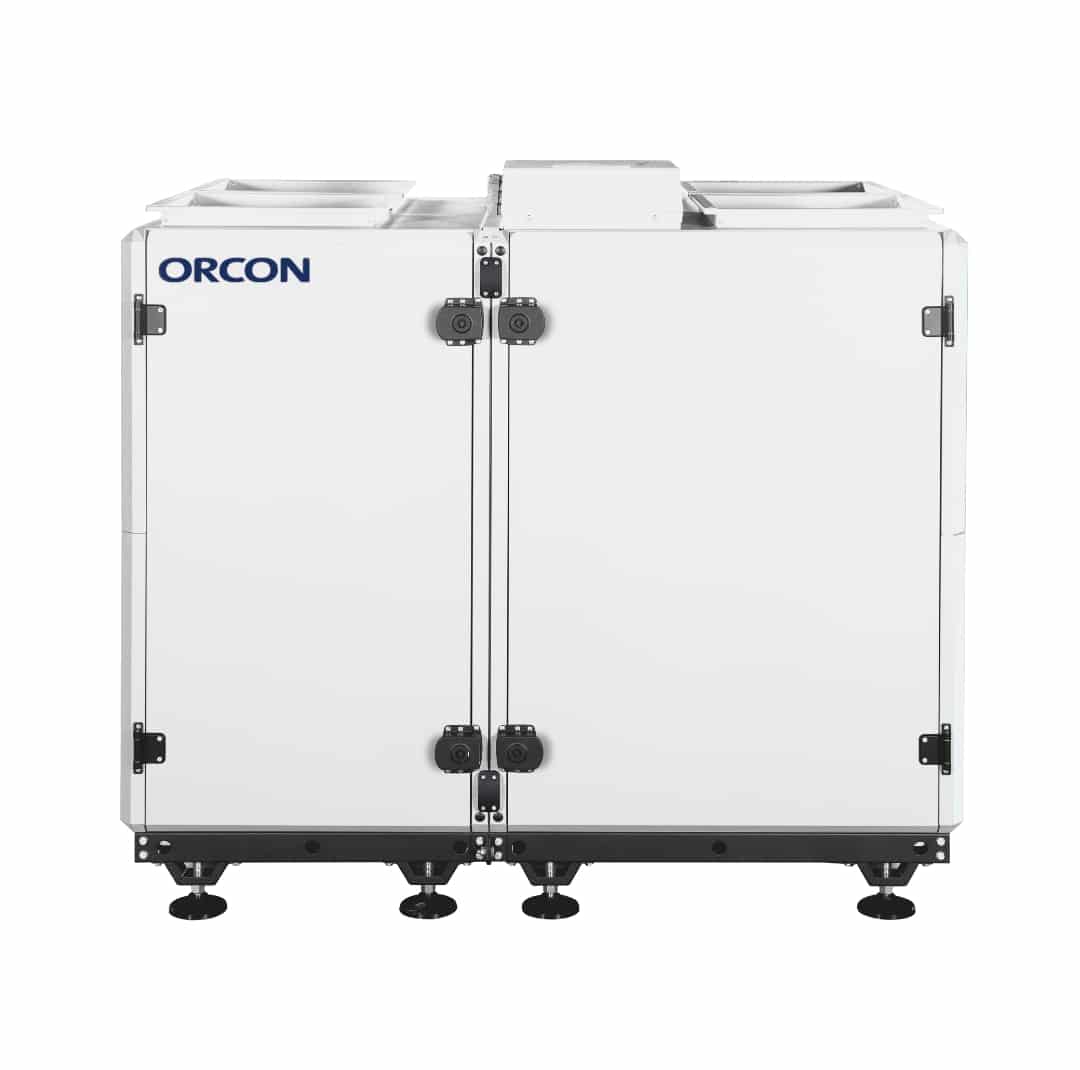

Een aangenaam en gezond binnenklimaat is van groot belang in scholen, kantoren en winkels. Orcon heeft hiervoor de WTU-B-EC ontwikkeld, een slim balansventilatiesysteem met warmteterugwinning. De WTU-B-EC is standaard voorgeprogrammeerd en is na aansluiting van de kanalen en eventuele toebehoren, direct gereed voor de verplichte inbedrijfstelling.

Geschikt voor binnenplaatsing

De WTU-B-EC is dankzij vier bovenaansluitingen zeer compact, hiermee is het een ideale oplossing voor plaatsing in krappere ruimtes. Het systeem is alleen geschikt voor binnenplaatsing. Voor buitenplaatsing bieden we de WTU-DA-EC. De WTU-units zijn ideaal voor toepassing in grote woningen, scholen, winkels en kantoren.

Behuizing uit dubbelwandige panelen

De behuizing bestaat uit dubbelwandige panelen en deuren, gemaakt van gegalvaniseerd plaatstaal, de deuren en panelen zijn geïsoleerd met 50mm mineraalwol. De grote deuren zijn te openen met een speciale sleutel, wat de service en het onderhoud vereenvoudigd en onbevoegden buitenhoudt. Vanaf de WTU-06-EC is het toestel in twee delen op te delen, zodat het door iedere deur kan.

Warmtewisselaar met hoog thermisch rendement

De warmtewisselaar is een warmtewiel (niet-hygroscopisch riemgedreven wiel) met aluminium lamellen die uitstekend warmte of koude kunnen opnemen. Doordat het warmtewiel ronddraait, in zowel de afvoer- als toevoerlucht, wordt de opgenomen warmte of koude uit de afgevoerde lucht afgegeven aan de verse toevoerlucht. Wanneer het wiel stil staat, wordt er geen warmte of koude teruggewonnen en wordt de verse lucht van buiten rechtstreeks ingeblazen: 100% bypass. Het wiel wordt aangedreven door een hoogwaardige snaaraandrijving met de hoogst mogelijke efficiëntie en laagste weerstand. Het thermisch rendement kan oplopen tot boven de 85%.

Regin-regelaar

Het toestel is standaard uitgerust met een regelaar met een extern display. Deze regelaar van het kwalitatief hoog aangeschreven merk Regin, heeft 28 in- en uitgangen waardoor er vele configuraties mogelijk zijn. Via een TCP/IP-aansluiting kan er een computer, gebouwbeheersysteem (GBS) of internetverbinding voor web-functionaliteit aangesloten worden. Het toestel is compatibel met MODbus en BACnet over TCP/IP.

Toebehoren

Kenmerken

  • Maximale capaciteit van 1.550 – 9.950 m3/uur – 200 Pa
  • Laag energieverbruik door toepassing van EBM-Papst EC-motoren
  • Geen condensafvoer nodig door gebruik van efficiënt warmtewiel
  • Standaard voorzien van externe bediening met 10m kabel
  • Naverwarming mogelijk met Elektrische naverwarmer of Warmwaterbatterij
  • Naverwarming en koeling mogelijk met een Change-over batterij of een DX-batterij
  • Uitgebreide regelmogelijkheden (Weekklok, CO2, VAV, CAV, GBS)
  • De WTU-B is alleen voor binnengebruik geschikt
  • Verloopkanalen leverbaar om een eenvoudige aansluiting naar standaard spiraalbuizen te maken

Fysieke kenmerken

  • Behuizing uit dubbelwandige panelen
  • Deuren van gegalvaniseerd plaatstaal
  • Deuren en panelen geïsoleerd met 50mm mineraalwol
  • Buitenzijde van toestel gegalvaniseerd
  • Grote deuren voor makkelijke toegang t.b.v. service en onderhoud
  • Speciale sleutel ter beveiliging
  • Compact toestel en deelbaar voor transport (vanaf type WTU-06)

Specificaties



Type WTU-03-B-EC WTU-04-B-EC WTU-06-B-EC WTU-09-B-EC WTU-11-B-EC WTU-13-B-EC WTU-15-B-EC
Artikelnummer (links/rechts) 15110105/15110100 15110205/15110200 15110305/15110300 15110405/15110400 15110605/15110600 15110705/15110700 15110805/15110800
Thermisch rendement (%) 76,5 75,4 75,7 76,3 76,8 77,7 76,8
Luchtvolume nominaal (m³/h) 1150 1800 2800 3300 4500 6250 6650
Luchtvolume max. (m³/h) 1550 2150 2900 5100 6150 8150 9950
Elektrisch ingangsvermogen bij nominaal luchtvolume (W) 820 1200 2230 2690 3340 4250 4300
SFPint (W/(m³/s)) 1127 1084 1048 1048 1026 978 934
Nominale externe druk (Pa) 200
Aanstroomsnelheid ontwerpdebiet (m/s) 1,4 1,7 2,0 1,9 2,3 2,1 2,3
Daling interne druk ventilatie onderdelen Ps,int (Pa) 317 337 340 309 316 301 319
Statische efficiëntie ventilatoren (EU) No. 327/2001 (%) 54,5 60,2 62,5 57,1 59,7 59,7 66,2
Geluidsvermogen kast LWA 53,8 51,4 58,7 54,9 57 58,1 55,7
Interne lekkage (%) < 3
Externe lekkage (%) < 3
Filterklasse Toevoer: ISO ePM1 55% en Retour: ISO ePM10 60%
Energie-efficiëntie filters D D D D E D E
Waarschuwingssignaal filters Op het display
Elektrische aansluiting (V/Hz/~) 400/50/3
Opgenomen vermogen max. (kW) 1,0 1,6 2,4 3,5 5,8 7,0 10,8
Gewicht (kg) 250 290 360 400 440 485 500

Inbedrijfstelling (IBS)

Een ventilatiesysteem kan niet goed functioneren als deze niet goed is ingesteld. De installatie moet juist geïnstalleerd zijn én alle instellingen moeten goed staan. Bij een complex ventilatiesysteem, zoals een WTU-B-EC,  is het juist installeren niet altijd even makkelijk. Daarom kan het wenselijk zijn als een ervaren servicemonteur de installatie controleert, de parameters van de WTU juist instelt en eventuele toebehoren in de software activeert. Hiervoor bieden wij de dienst Inbedrijfstelling (IBS) aan. Let op: bij een WTU-DA-EC en WTU-B-EC is het verplicht om de inbedrijfstelling door ons uit te laten voeren. Dit om eventuele schade aan het systeem te voorkomen.

Bij afname van de Inbedrijfstelling service komen wij na de installatie van het ventilatiesysteem langs met een servicemonteur. We kijken de WTU-installatie technisch na en configureren samen met de installateur de WTU naar wens. Wanneer je gebruik maakt van onze IBS-dienst, ontvang je een jaar lang extra garantie.

Bekijk onze Inbedrijfstelling pagina voor meer informatie en het aanvraagformulier. Let op: vraag de IBS minstens 3 weken voor de gewenste datum aan.

Downloads

Algemene informatie

Verklaringen

Technische informatie

CAD-tekeningen

WTU Technische training

Om een utiliteitsgebouw goed te ventileren is een goed ventilatiesysteem de basis. Maar wat is nu een goed ventilatiesysteem en waar kun je tegenaan lopen bij de installatie en het onderhoud van het systeem? Het zijn allemaal vragen die behandeld worden in onze technische training over de WTU . Na de training ben je in staat om jouw klant advies te geven, weet je waar je op moet letten bij de installatie van de WTU en kun je de WTU-EC-E/IE/TA vervolgens ook inregelen. Aan het einde van de training ontvang je een certificaat.

De WTU Technische training is geschikt voor iedereen die professioneel betrokken is bij het installeren en/of onderhouden van onze WTU producten.

Meer informatie en het aanmeldformulier vind je hier.
