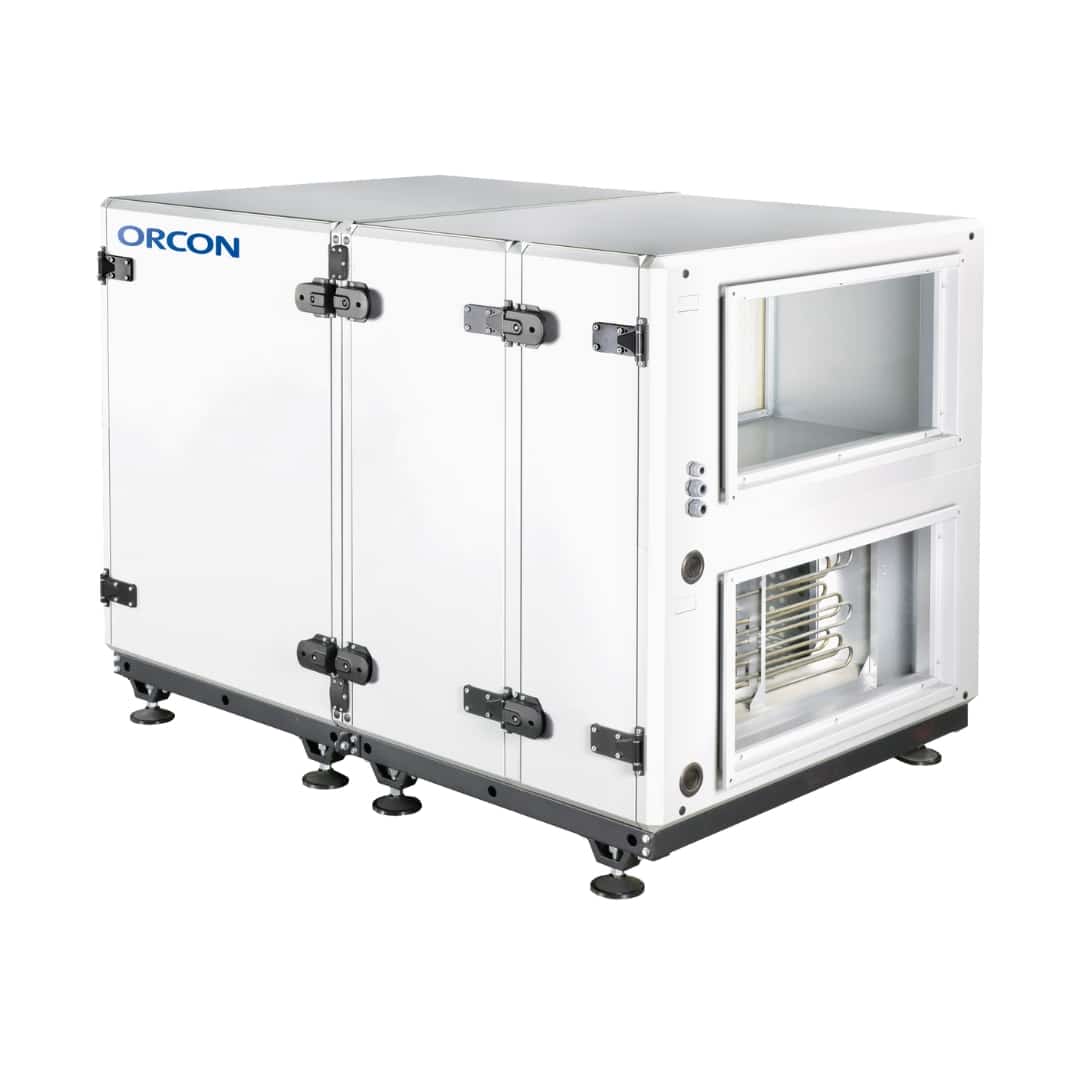

WTU-DA-EC

Categorie:

✔ Capaciteit van 1.000 – 8.500 m3/uur – 200 Pa
✔ Laag energieverbruik door toepassing van EBM-Papst EC-motoren
✔ Compact toestel en deelbaar voor transport (vanaf type WTU-06)
✔ Naverwarming en -koeling mogelijk
✔ Uitgebreide regelmogelijkheden (weekklok, CO₂, GBS)

Ben je een particulier?
Informeer naar onze producten bij je installateur in de buurt.

Ben je installateur? Vraag dan hier een offerte aan.

Beschrijving

Productomschrijving

Een aangenaam en gezond binnenklimaat is van groot belang in scholen, kantoren en winkels. Orcon heeft hiervoor de WTU-DA-EC ontwikkeld, een slim balansventilatiesysteem met warmteterugwinning. De WTU-DA-EC is standaard voorgeprogrammeerd en is na aansluiting van de kanalen en eventuele toebehoren, direct gereed voor de verplichte inbedrijfstelling.

Ideaal voor buitenplaatsing

De WTU-DA-EC heeft horizontale aansluitingen, hiermee is de WTW-unit ideaal voor buitenplaatsing (op het dak). Het systeem is volledig waterdicht en bestand tegen weersinvloeden.

De juiste uitvoering

De WTU-DA-EC toestellen vanaf type 06 zijn deelbaar in twee delen om transport en plaatsing gemakkelijker te maken. Bij alle toestellen kan gekozen worden voor een linkszijdige of een rechtszijdige uitvoering. Bij een rechtse uitvoering zitten de binnenaansluitingen (toevoerlucht en retourlucht) aan de rechter kant. Door de juiste uitvoering te kiezen blijven de servicedeuren toegankelijk (bijvoorbeeld bij plaatsing tegen een muur) en kan onnodig veel kanaalwerk voorkomen worden.

Energiezuinige EC-motoren

Voor de toe- en afvoer van lucht zijn direct aangedreven energiezuinige EC-motoren toegepast. De EC-motoren werken zelfs bij lage toerentallen met een hoge efficiëntie, wat bijdraagt aan enorme energiebesparingen. De EC-motoren zijn zowel bij hoge als lage toerentallen zeer geluidsarm. Elke ventilator is gemonteerd in een uitneembare steun en daardoor goed toegankelijk voor onderhoud.

Toebehoren

Kenmerken

  • Capaciteit van 1.000 – 8.500 m3/uur – 200 Pa
  • Laag energieverbruik door toepassing van EBM-Papst EC-motoren
  • Geen condensafvoer nodig door gebruik van efficiënt warmtewiel
  • Standaard voorzien van externe bediening met 10m kabel
  • Naverwarming mogelijk met Elektrische naverwarmer of Warmwaterbatterij
  • Naverwarming en koeling mogelijk met een koudwaterbatterij of een DX-batterij
  • Uitgebreide regelmogelijkheden (weekklok, COâ‚‚, GBS)
  • Verloopkanalen leverbaar om een eenvoudige aansluiting naar standaard spiraalbuizen te maken

Fysieke kenmerken

  • Behuizing uit dubbelwandige panelen
  • Deuren van gegalvaniseerd plaatstaal
  • Deuren en panelen geïsoleerd met 50mm mineraalwol
  • Buitenzijde van toestel gegalvaniseerd
  • Grote deuren voor makkelijke toegang t.b.v. service en onderhoud
  • Speciale sleutel ter beveiliging
  • Compact toestel en deelbaar voor transport (vanaf type WTU-06)

Specificaties



Type WTU-03-DA-EC WTU-04-DA-EC WTU-06-DA-EC WTU-09-DA-EC WTU-11-DA-EC  WTU-13-DA-EC WTU-15-DA-EC
Artikelnummer (links/rechts) 15120105/15120100 15120100/15120200 15120305/15120300 15120405/15120400 15110605/15110600 15120705/15120700 15120805/15120800
Luchtvolume (max.) @ 200Pa (m3/uur)¹ 1400 2250 3200 4000 5600 6300 8500
Thermisch rendement (%)² 0,75 0,75 0,77 0,77 0,77 0,8 0,77
SPI (W/(m3/h))³ 0,67 0,7 0,7 0,62 0,83 0,81 0,79
Geluidsvermogen (LWA) (dB(A)) 57 61 63 61 61 63 65
Elektrische aansluiting (V/Hz/~) 400/50/3
Opgenomen vermogen (max.) (kW) 0,99 1,49 2,37 3,49 5,77 7 10,8
Gewicht (kg) 250 290 360 400 440 525 540
Filterklasse Toevoer: ISO ePM1 55% en Retour: ISO ePM10 60%

¹ Het luchtvolume (m3/h) is voor alle WTU’s gegeven bij 200 Pa externe druk. 200 Pa is een gangbaar drukverlies voor een gemiddeld kanalenstelsel.

² Het thermisch rendement is de energie die je terugwint ten opzichte van de totale energie die met de uitgaande lucht wordt afgevoerd. Dit is ook afhankelijk van het luchtvolume; hoe lager het volume hoe hoger het rendement.

³ Het totale energieverbruik van het toestel per kubieke meter ventilatielucht; Hoe lager deze waarde hoe efficiënter het toestel omgaat met elektrische energie.

Inbedrijfstelling (IBS)

Een ventilatiesysteem kan niet goed functioneren als deze niet goed is ingesteld. De installatie moet juist geïnstalleerd zijn én alle instellingen moeten goed staan. Bij een complex ventilatiesysteem, zoals een WTU-DA-EC,  is het juist installeren niet altijd even makkelijk. Daarom kan het wenselijk zijn als een ervaren servicemonteur de installatie controleert, de parameters van de WTU juist instelt en eventuele toebehoren in de software activeert. Hiervoor bieden wij de dienst Inbedrijfstelling (IBS) aan. Let op: bij een WTU-DA-EC en WTU-B-EC is het verplicht om de inbedrijfstelling door ons uit te laten voeren. Dit om eventuele schade aan het systeem te voorkomen.

Bij afname van de Inbedrijfstelling service komen wij na de installatie van het ventilatiesysteem langs met een servicemonteur. We kijken de WTU-installatie technisch na en configureren samen met de installateur de WTU naar wens. Wanneer je gebruik maakt van onze IBS-dienst, ontvang je een jaar lang extra garantie.

Bekijk onze Inbedrijfstelling pagina voor meer informatie en het aanvraagformulier.
