WTU-B-TA

Categorie:

✔ Ideaal voor vochtige ruimtes dankzij tegenstroomwisselaar (met condensafvoer)
✔ Maximale capaciteit van 1.600–6.050 m³/uur – 200 Pa
✔ Optimaal te plaatsen door keuze uit rechter of linker versie
✔ Robuuste behuizing; thermisch en akoestisch geïsoleerd met 50 mm mineraalwol
✔ Naverwarming en -koeling mogelijk, centraal geregeld vanuit de WTU
✔ Geschikt voor plaatsing in krappere ruimtes dankzij compacte formaat

Ben je installateur? Vraag dan hier een offerte aan.Ben je particulier? Vraag dan hier een offerte aan

Beschrijving

Productomschrijving

Een aangenaam en gezond binnenklimaat is van groot belang in alle gebouwen waar mensen komen. Orcon heeft hiervoor de WTU-B-TA ontwikkeld, een slim balansventilatiesysteem met warmteterugwinning door middel van een tegenstroomwisselaar. Hiermee is het systeem bij uitstek geschikt voor het afzuigen van lucht in vochtige ruimtes (met condensafvoer). Ideaal voor bijvoorbeeld de sportschool of woon-zorggebouwen waar douches aanwezig zijn. De WTU-B-TA is standaard voorgeprogrammeerd en is na aansluiting van de kanalen en eventuele toebehoren, direct gereed voor de inbedrijfstelling. De vervuilingsgraad van de filters wordt automatisch gemeten en wanneer de filters toe zijn aan vervanging wordt dit weergegeven op het display. Optioneel kan de WTU op CO₂ of druk geregeld worden. Aansturing via een gebouwbeheersysteem via MODbus of BACnet behoort ook tot de mogelijkheden.

Geschikt voor binnenplaatsing

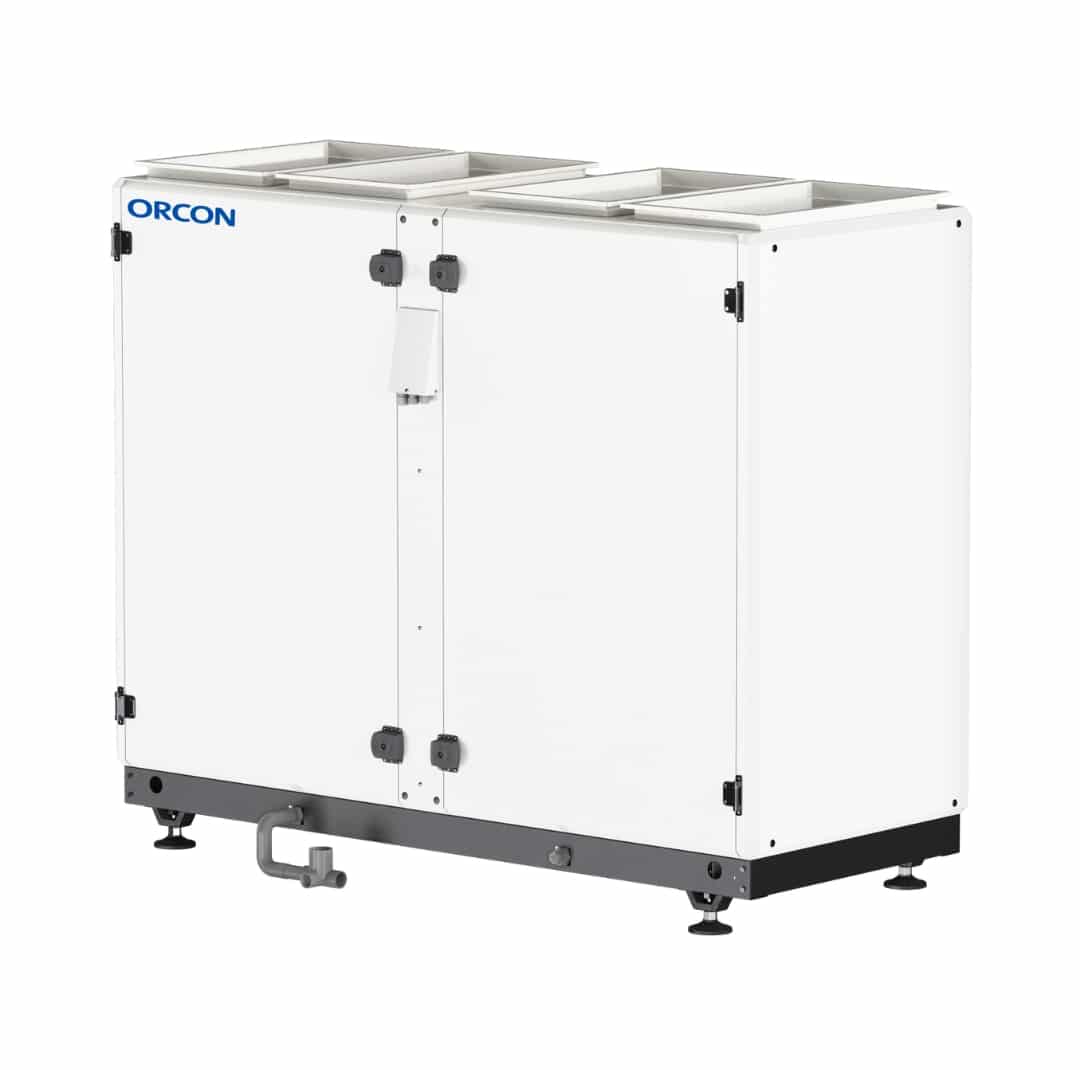

De WTU-B-TA is dankzij vier bovenaansluitingen zeer compact, hiermee is het een ideale oplossing voor plaatsing in krappere ruimtes. Het systeem is alleen geschikt voor binnenplaatsing, voor buitenplaatsing bieden we de WTU-DA-TA. De WTU-units zijn ideaal voor toepassing in sportscholen, woon-zorggebouwen waar douches aanwezig zijn, of andere gebouwen waar veel vochtige lucht aanwezig is.

Behuizing uit dubbelwandige panelen

De behuizing bestaat uit dubbelwandige panelen en deuren, gemaakt van gegalvaniseerd plaatstaal, de deuren en panelen zijn geïsoleerd met 50mm mineraalwol. De grote deuren zijn te openen met een speciale sleutel, wat de service en het onderhoud vereenvoudigd en onbevoegden buitenhoudt.

Warmtewisselaar met hoog thermisch rendement

Energie is kostbaar en daarom wordt er een aluminium tegenstroom warmtewisselaar gebruikt om ervoor te zorgen dat er zoveel mogelijk warmte teruggewonnen wordt. De WTU-B-TA verwarmt de koude toegevoerde buitenlucht met de warme afgevoerde binnenlucht. Het rendement van de tegenstroomwisselaar loopt zelfs op tot 80%.

Regin-regelaar

De WTW-unit is standaard uitgerust met een regelaar met een extern display. Deze regelaar van het kwalitatief hoog aangeschreven merk Regin, heeft 28 in- en uitgangen waardoor er vele configuraties mogelijk zijn. Via een TCP/IP-aansluiting kan er een computer, gebouwbeheersysteem (GBS) of internetverbinding voor web-functionaliteit aangesloten worden. Het toestel is compatibel met MODbus en BACnet over TCP/IP.

Toebehoren

Kenmerken

  • Ideaal voor vochtige ruimtes dankzij tegenstroomwisselaar (met condensafvoer)
  • Maximale capaciteit van 1.600 – 6.050 m³/uur – 200 Pa
  • Laag energieverbruik door toepassing van EBM-Papst EC-motoren
  • Standaard voorzien van externe bediening met 10m kabel
  • Naverwarming mogelijk met Elektrische naverwarmer of Warmwaterbatterij
  • Naverwarming en koeling mogelijk met een Change-over batterij of een DX-batterij
  • Uitgebreide regelmogelijkheden (Weekklok, CO2, VAV, CAV, GBS)
  • De WTU-B is alleen voor binnengebruik geschikt
  • Verloopkanalen leverbaar om een eenvoudige aansluiting naar standaard spiraalbuizen te maken

Fysieke kenmerken

  • Optimaal te plaatsen door keuze uit rechter of linker versie
  • Behuizing uit dubbelwandige panelen
  • Deuren van gegalvaniseerd plaatstaal
  • Deuren en panelen geïsoleerd met 50mm mineraalwol
  • Buitenzijde van toestel gegalvaniseerd
  • Grote deuren voor makkelijke toegang t.b.v. service en onderhoud
  • Speciale sleutel ter beveiliging

Specificaties



Type WTU-03-B-TA WTU-04-B-TA WTU-06-B-TA WTU-09-B-TA WTU-11-B-TA
Artikelnummer (links/rechts) 15140105/15140100 15140205/15140200 15140305/15140300 15140405/15140400 15140605/15140600
Thermisch rendement (%) 78,5 78,6 78,9 79,4 79,4
Luchtvolume nominaal (m³/h) 1350 1850 3150 3200 3500
Luchtvolume max. (m³/h) 1600 2200 3450 5600 6050
Elektrisch ingangsvermogen bij nominaal luchtvolume (W) 830 1400 1800 2050 2250
SFPint (W/(m³/s)) 1169 1160 1114 1156 1138
Nominale externe druk (Pa) 200
Aanstroomsnelheid ontwerpdebiet (m/s) 1,7 2,2 2,5 2,6 2,8
Daling interne druk ventilatie onderdelen Ps,int (Pa) 351 358 360 328 330
Statische efficiëntie ventilatoren (EU) No. 327/2001 (%) 58 60 63 55 56
Geluidsvermogen kast LWA 57,1 57,8 60,4 58 59,2
Interne lekkage (%) <3
Externe lekkage (%) <3
Energie-efficiëntie filters D E E E E
Waarschuwingssignaal filters Op het display
Elektrische aansluiting (V/Hz/~) 230/50/1 230/50/1 400/50/3 400/50/3 400/50/3
Opgenomen vermogen max. (kW) 0,9 1,5 2,3 3,4 5,7
Gewicht (kg) 275 305 420 425 485

Inbedrijfstelling (IBS)

Een ventilatiesysteem kan niet goed functioneren als deze niet goed is ingesteld. De installatie moet juist geïnstalleerd zijn én alle instellingen moeten goed staan. Bij een complex ventilatiesysteem, zoals een WTU-B-TA,  is het juist installeren niet altijd even makkelijk. Daarom kan het wenselijk zijn als een ervaren servicemonteur de installatie controleert, de parameters van de WTU juist instelt en eventuele toebehoren in de software activeert. Hiervoor bieden wij de dienst Inbedrijfstelling (IBS) aan. Let op: bij een WTU-DA-TA en WTU-B-TA is het verplicht om de inbedrijfstelling door ons uit te laten voeren. Dit om eventuele schade aan het systeem te voorkomen.

Bij afname van de Inbedrijfstelling service komen wij na de installatie van het ventilatiesysteem langs met een servicemonteur. We kijken de WTU-installatie technisch na en configureren samen met de installateur de WTU naar wens. Wanneer je gebruik maakt van onze IBS-dienst, ontvang je een jaar lang extra garantie.

Bekijk onze Inbedrijfstelling pagina voor meer informatie en het aanvraagformulier. Let op: vraag de IBS minstens 3 weken voor de gewenste datum aan.

Downloads

Algemene informatie

Verklaringen

Technische informatie

3D CAD tekeningen

WTU Technische training

Om een utiliteitsgebouw goed te ventileren is een goed ventilatiesysteem de basis. Maar wat is nu een goed ventilatiesysteem en waar kun je tegenaan lopen bij de installatie en het onderhoud van het systeem? Het zijn allemaal vragen die behandeld worden in onze technische training over de WTU . Na de training ben je in staat om jouw klant advies te geven, weet je waar je op moet letten bij de installatie van de WTU en kun je de WTU-EC-E/IE/TA vervolgens ook inregelen. Aan het einde van de training ontvang je een certificaat.

De WTU Technische training is geschikt voor iedereen die professioneel betrokken is bij het installeren en/of onderhouden van onze WTU producten.

Meer informatie en het aanmeldformulier vind je hier.
